超声波局放

原理

电弧、电痕和电晕都会形成某种形式的电离而干扰其周围的空气分子,超声局放测试仪通过检测这种现象产生的高频噪音,利用“外差法”将其编译成人耳可听的声音信号。在正常情况下,电气设备应该是静默的,虽然有时会有持续的嗡嗡声或稳定的机械噪音,但这完全不同于局放产电的声音信号。通过仪器接收电气设备产生超声波信号并对其音质和强度进行分析,可以快速的检测局放现象并精确定位。

电力方面的应用

任何形式的局放检测定位,电弧、电晕和电痕的检测;电气设备变压器、开关柜、绝缘子、断路器、母线套管、CT/PT、电抗器、电缆接头、GIS/GCB、电源柜、通讯柜等局放检测;SF6泄漏检测;气动系统泄漏检测;机械故障检测等。

1、放电检测:电气/电力设备的常见故障:电晕、电痕、电弧。电晕和早期的电痕不会产生热量,红外技术无法检测,但超声波技术可以检测到它们产生的超声波信号;局放发生在设备内部是红外方法难以检测,超声波检测仪在设备表面或结合处可以检测。对开关柜、绝缘子等电气设备的检测非常灵敏,配合使用检测附件(LRM/UWC)可远距离检测电气设备及架空线路。

2、高低压开关柜/变压器:电力开关柜能否正确动作、变压器能否正常工作是电网能否正常运行的关键因素。制造工艺、安装过程或运行维护失当,都会给设备造成缺陷,威胁电网的安全、稳定运行,影响正常的生活和生产,造成不良的社会反应。利用超声技术及专利设计的传感器,可以在红外技术难以解决问题的情况下,发现早期故障,以便维护人员做好检修计划。

3、输电线路接头/绝缘子:绝缘子、线路接头如果存在内部缺陷、外部污染,都会产生电晕、电痕、电弧现象,这些放电现象会削弱绝缘能力,导致部件损坏,引起非预期的停产、停运,严重的可导致火灾和爆炸。由于上述局放现象并不一定伴随明显的升温,高温环境也可能掩盖这些现象,但是它们会产生超声噪音,通过超声局放测试仪的扫描探头(LRM/UWC),可在不同距离进行检测,最远可达50米。

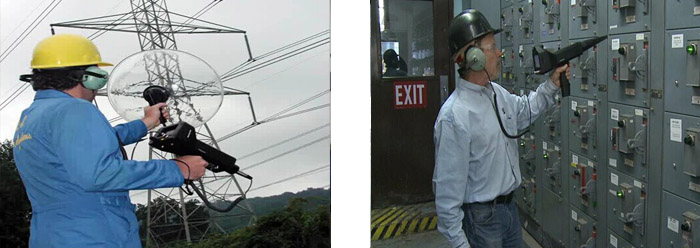

超声波检测                                                                       超声波检测

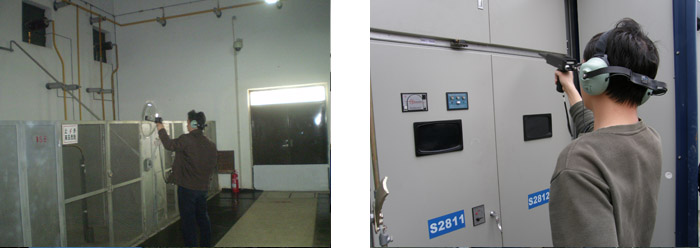

变压器测试                                                                       高压柜测试
